一、產品名稱

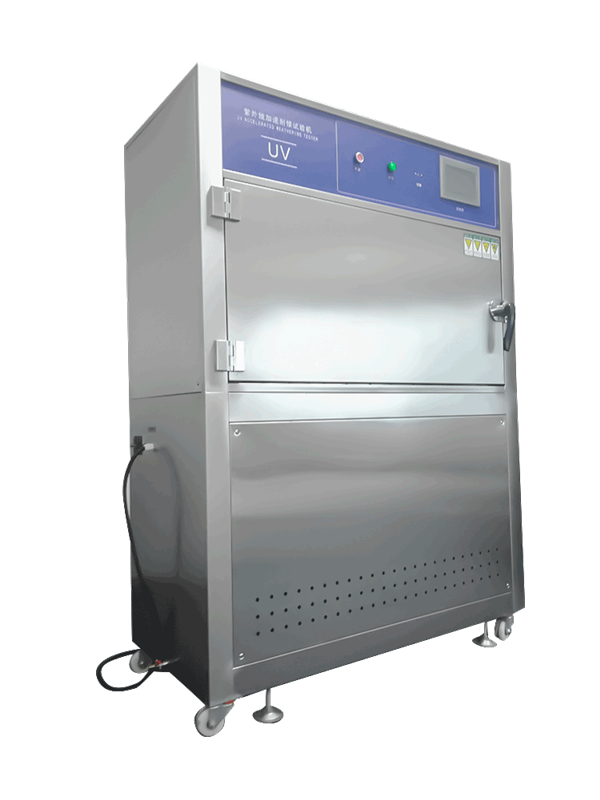

紫外老化試驗箱（箱式）

二、產品型號

ST-XS-UV340

三、設備用途

本試驗設備模擬由太陽紫外光引起之破壞，通過將被測材料暴露于受控高溫下光照中，來

對材料進行城耐侯測試。它用紫外線燈管模擬陽光的輻射作用，通過冷凝和水噴淋模擬露

水和雨水，只需幾天或幾個星期的時間，紫外線輻照設備就可以再現在室外需要幾個月甚

至幾年的時間才會發生的損傷，其中包括褪色、顏色變化、失去光澤、粉化、破裂、裂紋、

起皺、起泡、脆化、強度降低、氧化等，其測試結果可用于選擇新材料，改善現有材料，

或評估材料配方的改變。

四、試驗箱特點

★對輻照度、溫度、時間等重要試驗參數提供全面詳細的實時監視和曲線記錄（控制器帶

記錄儀功能），通過計算機還可以生成報表和曲線打印。

★可單獨進行輻照/冷凝/水噴淋試驗，也可以編程任意組合輻照/冷凝/水噴淋試驗。

★采用自主研發的可編程7英寸真彩觸摸屏控制器，具有良好的穩定性、監視性、操作

性和維護性。

★對材料昂貴的進口紫外線燈管提供壽命參考（燈管為消耗品，壽命約為1600小時），方

便用戶確認燈管的更換時間，節省使用成本。通過輻照度測控裝置（太陽眼），可對輻照

度進行測量和控制，使輻照度自動穩定在設定值上，并大大延長燈管的使用壽命。

★采用自動化供排水設計，并搭配成本較高的大功率的水汞，確保水噴淋的流速和均勻性。

★主要元器件大部分采用國際品牌，小部分用國產品牌，提高了產品的安全性和可靠性。

★設備電氣部分的安裝和配線按照國際電工標準執行。

l本試驗設備禁止：

l易燃、爆炸、易揮發性物質試樣的試驗及儲存

l腐蝕性物質試樣的試驗及儲存

l生物試樣的試驗或儲存

l強電磁發射源試樣的試驗及儲存

五. 滿足標準

lGB/T16422.3-2022《塑料實驗室光源暴露試驗方法》第3部分:熒光紫外燈

lGB/T14522-2008《機械工業產品用塑料、涂料、橡膠材料人工氣候老化試驗方法熒光紫外

燈》中的a、熒光紫外線／冷凝試驗方法。

lGB/T16585-1996《中華人民共和國國家標準—硫化橡膠人工氣候老化（熒光紫外燈）試驗

方法》。

l符合國際測試標準：ISO 4892-3、ISO 11507、SAE J2020等現行紫外線老化試驗標準。

注：其他各類標準未詳盡列出，如有需要，請與我司技術部門確認。

六、控制儀表

采用自主研發的可編程7英寸真彩觸摸屏控制器，具有良好的穩定性、監視性、操作性

和維護性。

1.定值實驗：可以按照一定的時間或比例達到溫度和濕度的設定值。

2.程式實驗：此模式允許使用人員自己編輯特定的程式，按照程式進行溫度和濕度的調節。

3.操作設定：此功能允許使用人員進行操作相關的設定。

4.故障記錄：此功能可以使工作人員查看DI故障記錄。

5.預約設置：此功能可方便工作人員定時啟動定值任務或程式任務。

七、尺寸和重量

7.1.內箱尺寸(約)

1000×350×550mm    (W* H *D)

7.2.外箱尺寸(約)

1300×1650×650mm   (W* H *D)以實際尺寸為準

7.3.重  量

約150㎏

八、性能指標

8.1.溫濕度范圍

溫度范圍：常溫+10～80℃；黑板測量范圍：45～80℃；冷凝溫度范圍：40~60℃；光照溫度：

50~70℃；濕度范圍：≥90%RH

8.2.溫度波動度

波動度：±3℃；分辨率：0.1℃

8.3.燈的中心距離

70mm（測試品與燈管的中心距離：板式基架試板（上下可調）

8.4.燈管品牌型號

進口UVA-340(315～400nm)、UVB-313(280～315nm)（選購），本方默認標配

6支燈管，如需313燈管請下訂單前說明。

8.5.輻照強度

0.35～1.2W／m²可調 UVA-340(315～400nm)

8.6.控溫方式

PID自整定控溫方式

九、功能區介紹

9.1.輻照系統（模擬陽光）

光源：6支額定功率為40W的進口紫外熒光燈，有UVA-340和UVB-313光源供用戶選擇配置。像

其他燈管一樣，UV燈管的老化會導致燈管輸出下降，沒有太陽眼控制系統的UV使用輪換位置

的方法來補償。這個系統可用于很多應用標準，但它具有內在的局限性。這種輪換位置的方

法不能補償因燈管的批次不同或周圍環境的不同而帶來的影響。

9.2.太陽眼系統

光強的變化會影響材料老化的速度，光譜的不同則可能同時對材料的老化速度和老化類型產

生影響。通過太陽眼系統控制輻照度，才能得到精確，可重復的測試結果。

太陽眼系統是一種精確的閉環控制系統，通過反饋回路它可以自動維持設定的光強?？刂破?/span>

可以連續監測紫外光光強，并通過調節燈管輸出，來補償因燈管老化或任何其他因素造成的

光強變化。太陽眼輻照度控制系統測試結果的再現性和重復性比人工輻照度控制更好，并且

能夠有效的延長燈管的壽命。太陽眼安裝在配電柜中，在UV循環中，太陽眼監測一組（兩支）

燈管的光強，并把數據傳輸給控制器?？刂破鲗⑤椪斩葴y(cè)定值和設定值進行比較，然后控制

器指令電源系統調節燈管輸出以保持光強設定值。

9.3.UVA-340燈管

能發出從315～400nm間的太陽光的波長，它的輻射峰值是在340nm處。UVA-340對不同試驗的

對照測試尤其有用，在短波紫外線波段可最佳模擬太陽光。UVA-340輻照度設定參考點：

0.68W/m2相當于夏季正午太陽光光強最大值，得到快速結果。

9.4.UVB-313燈管

波長范圍在280nm到315nm之間。峰值是在313nm處。UVB-313比UVA-340燈管引起的材料老化

更快，但它們比太陽光截止點更短的波長對許多材料可能產生不切實際的結果。UVB-313輻

照度設定參考點：0.67W/m2是UVB-313燈管典型光強，非?？焖俚臏y(cè)試，應用于質量控制或

耐久性好的材料測試。

9.5.UV循環溫度控制

UV循環系統的元件包括一個鼓風機，空氣加熱器，空氣分配系統，黑板溫度傳感器。

（a）鼓風機：安裝在設備的下箱體風道口，在整個UV循環中，鼓風機是連續工作的。

（b）空氣加熱器：安裝在鼓風機上部的空氣管道里，在需要時用來加熱鼓風機吹出的空氣。

（c）空氣分配系統：鼓風機吹出的空氣通過水盤中心的空氣管道進入試驗室，再由空氣導

向引導充滿整個試驗室。

9.6.冷凝系統（模擬露水）

冷凝系統實質上是蒸發的水蒸汽被實驗箱的樣板限制在實驗箱內。冷凝循環期間，水通過水

盤里的加熱元件加熱，水蒸汽充滿試驗箱，在100%濕度時達到平衡，水蒸汽連續在樣品上凝

結，最后流回到水盤里。

9.7.噴淋系統（模擬雨水）

噴淋系統由大功率水泵，8個噴嘴（每側4個）、連接管、控制閥和排水部分組成。噴嘴安裝

在燈管之間，在噴淋循環中，水被噴淋到樣品上從而產生熱沖擊或侵蝕的效果。

十、箱體結構特征

10.1.設備樣品區

試驗箱外殼各開啟處均采用門式開啟裝置，開啟方便。

為便于移動，儀器底部安裝腳輪，位置固定后用U形環固定試驗機位置。

10.2.內箱材質

內板材質為優質SUS304不銹鋼，具有良好的耐熱性，低溫強度和機械特性；沖壓、彎曲等

熱加工性好，無熱處理硬化現象（無磁性，使用溫度-196℃～800℃）。

10.3.外箱材質

箱體采用全數控制作、工藝先進、線條流暢，美觀大方，外材質精粉體烤漆處理。

十一、控制系統

11.1控制器（型號）

自主研發的可編程7英寸真彩觸摸屏控制器

11.2.程序方式

l運行方式：程序方式、定值方式

l設定方式：中文菜單、觸摸屏方式輸入

l界面語言類型：中文/英文

l程序編輯：可編120組程序，每組程序最大可編100段，并可設置循環運行；

l黑板溫度監控：采用標準的Pt-100黑板溫度傳感器,精確控制測試過程的樣品表面溫度。

l通信界面：（RS232/RS485，通訊最長距離1.2km[光纖可達30km]）

l附屬功能：故障報警及原因、處理提示功能、斷電保護功能、定時功能(自動啟動及自動

停止運行)、自診斷功能。

十二、使用條件（由用戶保證下列各項條件）

12.1.環境條件

l電源要求：220V±5%，單相三線，50Hz，8A，要求10A慢熔保險絲。

l環境：5~35℃，0~80%RH，通風良好，室內環境清潔。

l工作占地：約250×360cm

l排水：主機附近的地板上需要有排水溝。

l為便于移動，儀器底部安裝腳輪，位置固定

l后用U形環固定試驗機位置。

12.2.安裝場地

l地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和高濃度粉塵

l附近沒有強電磁輻射源

l無陽光直接照射或其他熱源直接輻射

l設備周圍留有適當?shù)木S護空間

12.3.最大電流功耗

電流：（20）A   功率：4.5KW       【電壓范圍:不超過±10%】

12.4.出貨必配

l產品出廠合格證一份

l產品使用說明書一本

l產品保修卡一張

l控制儀表使用說明書一本

l紫外線老化試驗箱燈管6根（安裝于設備內）
